真空杯常用的環狀和粉末狀釬焊焊料
幾年來我們對真空杯釬焊,選擇了兩種釬焊焊料,一種為環狀釬焊焊料,另一種為粉末狀的釬焊焊料。
環狀釬焊焊料
環狀釬焊焊料為Ag、Cu、Ni焊料,優點是熔化溫度較低, 在950℃即可焊完成,其缺點是價格較貴。

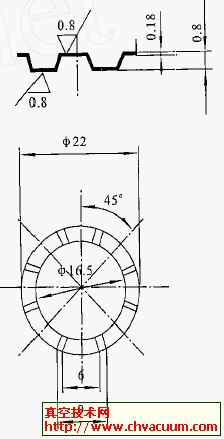

圖4 環狀釬焊焊料圖
粉末狀釬焊焊料
該焊料是粉末狀的,用稀釋了的粘接劑與粉末狀的焊料攪拌成糊狀,然后涂于錐狀孔中,待稍干后,用51.2針扎通孔,干后即可進行真空釬焊了。粉末狀釬焊焊料的優點是價格較便宜,缺點是釬焊的溫度較高達1050℃,這樣就帶來了杯冷卻時用高純氮?dú)饧訅?有的杯可能變形,料筐變形等弊病,有的粉末狀釬焊料溫度也可達950℃,但價格較貴,釬焊部位質量稍差。
圖5 粉末狀釬焊焊料杯底圓孔圖
對環狀釬焊焊料,我們與有尾真空杯抽空的內徑56銅管通導進行對比,計算出圖4環狀釬焊焊料圖,使用起來較為合適。對于粉末狀釬焊焊料杯底抽氣圓孔,計算杯壁間隙空間的抽氣時間,變到了杯壁間隙空間內外壓力的變化及溫度的影響,難以確定圓孔流導,從而杯壁間隙空間的抽氣時間難以計算。不過經過長期工作已取得數據,圖5的粉末狀焊料杯底圓孔,頭一爐經過2.5小時,以后各爐只需抽1.5小時即可,達到輕工部QB/T2332—97標準,即小口徑真空杯,公稱容積<0.4L,內膽口徑≥44～54mm,經6小時, 測溫≥42℃; 對大口徑真空提鍋等,公稱容量≥1.2～ 1.5L,內膽口徑≥100～<125mm,經6小時測溫≥56℃。
