換流閥水冷系統的溶解氣分離旁路系統的工作流程
本文為換流閥水冷系統配備的溶解氣分離系統如圖1 所示, 系統主要由電磁閥、脫氣罐、自動排氣系統、壓力傳感器、單向閥及立式多級泵等組成。
溶解氣分離系統工作過程主要分為五個階段,具體工序如下:
(1) 初始階段
將溶解氣分離旁路系統接入主水路, PLC 控制電磁閥打開, 主水路與脫氣罐( 滿水) 接通。

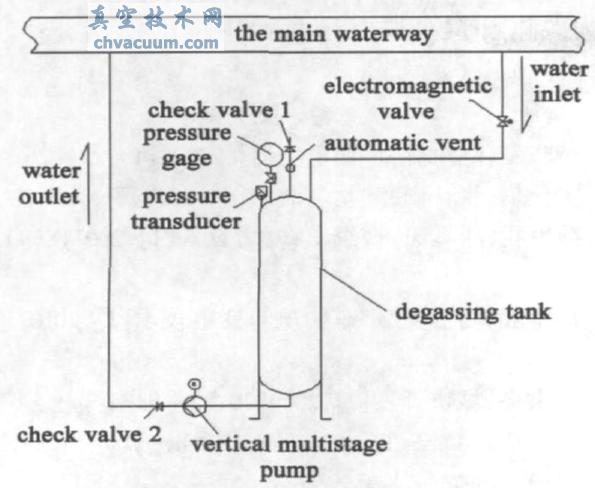

圖1 真空脫氣設備示意圖
(2) 抽水階段-產生真空
當壓力傳感器檢測到脫氣罐內壓力pn 與主水路壓力ps 相等時, 產生信號給PLC, 控制電磁閥關閉, 泵開啟( 由于單向閥1 的存在, 立式多級泵可以對脫氣罐內持續抽水, 制造負壓狀態, 形成真空) 。
(3) 負壓維持階段
當壓力傳感器檢測到壓力為- 0.08572MPa 時,發送給PLC 信號, 控制泵關閉( 有單向閥1 和單向閥2 存在, 罐中可以維持負壓狀態戴爾他t1 時間, 使水中的溶解性氣體釋出。由于此時脫氣罐中為負壓狀態,氣體不能通過自動放氣閥排出。有單向閥1, 外界大氣也不能進入脫氣罐中) 。
(4) 進水、排氣階段
經戴爾他t 1 時間后, PLC 控制進水電磁閥再次打開,系統水進入脫氣罐中, 使罐中壓力增大, 氣體從自動排氣閥, 經單向閥1 排出。
(5) 進、排水階段
當壓力傳感器檢測到罐內壓力與主水路壓力一致時, PLC 控制泵開啟, 電磁閥保持打開狀態, 開始將罐中已脫氣的水抽出70% 后, 經戴爾他t2 時間后電磁閥關閉, 泵又開始抽水階段( 形成真空) 。如此反復,將水中的部分氣體脫出, 使溶氧量降低。
