隨著微推進技術的快速發展，微推力器推力的測試與標定也日益困難。為實現微推力的精密測量和動態特性測試，通過分析超導重力梯度儀的差分加速度測量原理、儀器的構成和原理電路等，提出了一種基于高溫超導差分加速度測量原理和SQUID檢測技術微推力測量方案，其推力測量范圍為10^-7～10^-2N、測量頻帶從直流至4Hz。根據檢驗質量的動力學方程和超導回路磁通量守恒方程，導出了推力與輸出差分電流的傳遞函數，分析了影響測量的主要噪聲。方案可應用于微推力的測量，并有進一步提高推力測量精度的潛力。

1、引言

　　高性能的微推力器在航天器軌道維持、無拖曳控制和姿態控制中有著重要作用。在過去的幾十年里，歐美以及俄羅斯、日本等國家在微推技術及其應用方面發展迅速。微推力器包括很多類型，例如：冷氣推力型、膠體推力型、場致發射型(FEEP)、射頻離子型(RIT)、激光等離子體型(LPT)和等離子體脈沖型(PPT)微推力器等。隨著航天工業的快速發展，一些空間科學試驗和探測任務對微推力器的要求也越來越高。例如：歐空局的下一代重力測量衛星預研究(NGGM)、探索域外文明的達爾文計劃(DARWIN)和空間引力波探測任務(LISA)等，均要求用于航天器無拖曳控制和姿態調整的微推力器具有推力精度高、比沖大、壽命長等特點，這對微推力器的地面測試和標定提出了更高的要求。

　　微推力的精密測量不同于一般的弱力測量，有些類型的微推力器質量較大，在克服1g重力加速度的前提下實現微推力高精度測量比較困難。此外，還需要精確測試微推力器推力的動態特性，這就要求微推力測量系統具有較寬的測量頻帶和較快的響應速度。國內外一些研究機構提出了多種微推力地面測量的方案，如法國國家宇航研究局(ONERA)、意大利帕多瓦大學、美國噴氣推進實驗室(JPL)、中國科學院力學研究所、蘭州空間技術物理研究所和廣州能源研究所等都提出了自己的推力測量方案[8-13]。大多數能夠?qū)崿F(xiàn)微牛級甚至亞微牛級推力的精密測量，但其測量頻帶普遍較窄，且測量精度達到亞微牛級的裝置幾乎沒有進一步提高的潛力，不能滿足未來更高精度的微推力測量要求。為此，基于超導重力梯度儀(SGG)的差分加速度測量原理，提出了一種測量微推力的方案，不僅可以實現10-7N的推力測量精度和更寬的測量頻帶，而且具有進一步提高測量精度一到兩個量級的潛力。

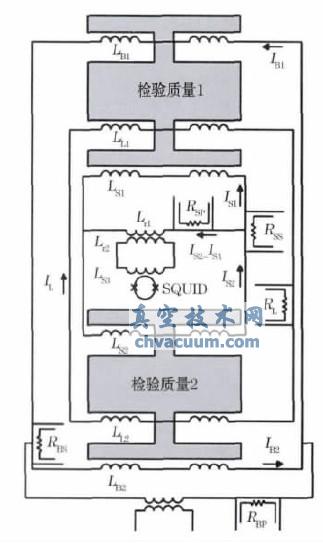

圖1 SGG單軸電路

5、結論

　　通過分析超導重力梯度儀的測量原理，提出了一種新的微推力測量方法。它借鑒了超導重力梯度儀的測量原理，其可行性高，共模抑制能力強，測力精度達到0.1μN，測量頻帶高達4Hz，優于JPL和ONERA等提出的推力測量方案，可以滿足正在研制中的重力衛星計劃和引力波探測計劃中航天器無拖曳控制使用的電推力器的測試和標定需求。實驗室測試結果表明，超導差分加速度測量的低頻噪聲和漂移非常小，適宜對推力做長時間測量。相對于超導加速度計的測量精度，提出的微推力測量方案的測量精度降低了4個量級，這就意味著本方案不僅可以滿足微推力測量的要求，還具有進一步提高測量精度的潛力。
