基于鎖相環的微波等離子體燈掃頻源研究

2013-12-06 盧　輝電子科技大學物理電子學院

　　微波等離子體燈是利用微波能激發等離子體發光的新型光源。微波等離子燈射頻模塊的工作頻率是在420～470MHz范圍內可調，其輸出功率平坦度越小越好。基于鎖相環頻率合成原理，使用ADI公司的集成芯片ADF4350設計了滿足要求的頻率源。最終通過設計PCB、制板、電裝并調試制作了滿足要求的頻率源的。最終測試結果表明，輸出平均功率為5dBm，功率平坦度小于0.2dB，雜散抑制在50dBc以上。

　　微波等離子燈是一種高效節能的綠色無電極光源，利用微波激發等離子體發光。因其節能、環保，使得微波硫燈具有很大的發展?jié)摿�，被人認為是21世紀綠色電光源的首選對象。一個輸出穩定、頻率可調的掃頻源是微波等離子燈的重要組成部分。微波等離子體燈的整個射頻模塊的功率平坦度越小越好，射頻源部分功率平坦度要控制在0.2dB以?xún)?nèi)，頻率步進1MHz。

1、鎖相環頻率合成器原理

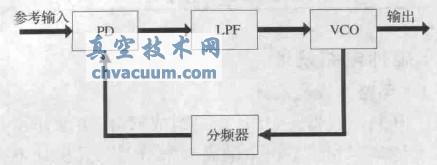

　　鎖相環頻率合成技術是目前主要的頻率合成技術之一，以其精確的頻率控制，穩定的輸出，相對低的相噪和雜散得到廣泛的應用。鎖相環(PLL)主要由鑒相器(PD)、環路濾波器(LPF)、壓控振蕩器(VCO)、分頻器構成，如圖1所示[3]。當參考輸入頻率f1和分頻器輸出信號頻率f2相等時，PLL鎖定，得到穩定輸出。反之，鑒相器會產生一個電壓V。V 由f1與f2之差決定：

　　電壓V 經LPF后控制VCO 的輸出，最終使PLL鎖定。

　　為了測試板子掃頻過程中的功率平坦度，通過程序?qū)哳l范圍設為420～470MHz，頻率步進設為5MHz，每個頻點持續5s。用Agilent　U200A功率探頭對其進行測試，結果如圖6所示，功率平坦度在0.2dB以?xún)?nèi)，達到項目所需要求。

鎖相環架構圖
