本文介紹了一種陰極組件，在雙模行波管批產的應用中，出現的一些問題及剖析，這些問題涉及到熱子組件、陰極發射以及陰極組件的尺寸問題等，這些問題的根源有源自陰極本身的，也有的是外界因素造成的，大部分的問題都已得到解決。

　　真空電子器件特別是大功率微波器件是裝備雷達的核心，在軍事上占有重要地位。研制質量過硬、性能可靠的器件是制造者的頭等大事。真空電子器件材料、器件的制造技術和制造工藝，是制管的物質、技術基礎。所謂工藝，就是產品加工技術和加工方法。而真空電子器件的制造工藝就是依據規定的加工程序、加工方法，在嚴格的工藝控制下逐步實現的。本文中涉及到的行波管是個非常復雜的行業，涉及物理、化學、機械、材料、真空等多個學科，其制造工藝復雜又嚴格，所用材料多樣又特殊。在行波管行業里，有一句話叫“三分設計，七分工藝”，由此足以見得工藝的重要性。本文中，作者主要針對本單位的某型號雙模行波管在批產過程中其陰極組件出現的一些工藝問題進行探討。

　　1、總述

　　雙模行波管是一種既能工作在高脈沖功率低重復頻率的狀態下，又能工作在低脈沖功率高重復頻率的狀態下，而且轉換速度快，切換電壓低，是一身兼兩任的行波管。本文中的雙模行波管整管外形圖如圖1所示，其工作參數是一模工作比為25%，輸出功率4kW;二模工作比為67%，輸出功率0.7kW。

　　本文中應用于雙模行波管的陰極組件外形圖如圖2，是空心陰極，由于該行波管采用的是桿控技術，控制電子注的桿電極從陰極組件的軸心位置貫穿而出。

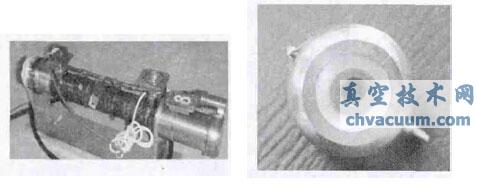

圖1　某雙模行波管整管外形圖　圖2　應用于雙模行波管的陰極組件外形圖

　　3、結論

　　陰極是電子源，是行波管的“心臟”，是行波管正常工作的前提。陰極若在管子中出現了任何方面的故障或者失效，導致的將是管子性能的嚴重下降甚至報廢。在雙模管批產的過程中，我們遇上了各種各樣的問題，有些是陰極組件本身的原因，有些問題的產生并不是陰極本身導致的，而是外圍的因素引起的，這些問題，大部分已經找到問題的根源，得到解決，還有的問題，目前還沒有得出一個定論，或者說是一個合理的解釋，能讓陰極人和制管人都認可的。

　　不管怎樣，正是因?yàn)橛辛诉@些問題的出現和存在，讓我們?cè)诜治鰡?wèn)題解決問題的過程中，水平得到一步步的積累和提高。目前，陰極組件在批產雙模管上的應用日趨穩定。
