本文介紹了一支相對帶寬達到11%的C波段寬帶多注速調管的研制情況及測試結果。該管在150kW 的功率電平上，實現了平均功率12kW，效率大于30%等性能指標。

　　自1940年前蘇聯的V.F.Kovalenko提出了多注速調管(MBK)的概念以來，與傳統的單注速調管相比，MBK 在工作電壓、功率水平、體積重量上的優勢日益凸顯，尤其是上世紀末以來的20多年間，MBK得到了迅速發展，并在雷達發射機中得到了廣泛應用。鑒于MBK 具備的多項顯著優勢，管子的工作電壓低，能夠降低整機電源的設計難度和制造成本，提高整機工作的可靠性；管子具有較高的輸出功率和較寬的瞬時帶寬，能夠提高雷達的分辨率和作用距離，增強雷達的抗干擾性能和信號處理能力。因此，俄羅斯、中、美、法等國在MBK的研究方面投入大量的人力、物力，研發了一系列的高功率MBK，頻率覆蓋了L、S、C、X、Ku、Ka等波段。國內MBK的研制起步于20世紀90年代，經過20多年的不懈努力，MBK技術也有了長足的發展。

　　經多年努力，中國電子科技集團公司第十二所在C波段成功研制了多個類型的MBK，峰值輸出90～200kW，平均功率3～12kW，相對帶寬2%～11%，效率大于25%，增益約40dB。管子原材料及制造技術均自足于國內，目前部分管型已在型號工程中裝機使用。本文介紹的一支C 波段寬帶MBK 是帶寬最寬，平均功率最大的管型。本文主要介紹該管的設計思路和研制情況，并給出測試結果。

1、技術參數及設計考慮

　　表1為MBK技術參數。

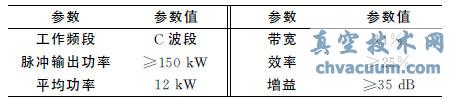

表1　MBK技術參數

　　該MBK的技術難點主要在于高平均功率和寬帶寬的實現。根據設計參數，電子注的直流功率約為600kW，考慮到管體散熱，要求電子注流通率達到90%以上；同時為了實現11%的相對帶寬，需要采取犧牲效率，腔體加載，增大諧振腔特性阻抗等設計手段，這就使電子注的直流功率增加，腔體損耗增大，又給電子注聚焦和管體散熱帶來困難，不利于高功率的實現。因此高功率和寬帶寬的參數設計相互矛盾，兩者如何取舍，這是設計難點。結合成熟產品的設計經驗和現有制造技術，該管采用陰控多注電子槍方案，聚焦系統為周期反轉永磁聚焦；采用分布作用技術擴展帶寬，輸出回路采用雙間隙腔加載濾波器結構，輸入輸出均為波導窗。

6、結論

　　文中已研制成功的C波段寬帶MBK，相對帶寬達到11%，平均功率12kW，效率大于25%，帶寬和功率上均實現了新的突破。下一步的工作將進行高頻結構的優化改進，進一步挖掘速調管的功率潛力，更好地滿足整機使用的需要。
